XES040

m

Ligne souterraine de distribution basse tension en canalisation tubée.

39,92€

Ligne souterraine de distribution basse tension en canalisation tubée sous trottoir, constituée de câbles unipolaires avec conducteur en aluminium, RV 4x50 mm², sa tension assignée étant de 0,6/1 kV et deux tubes protecteurs en polyéthylène à double paroi, Aiscan-DRL "AISCAN", de 160 mm de diamètre.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt01ara010

Sable de 0 à 5 mm de diamètre.

0,065

m³

12,10

0,79

mt35aia080kh

Tube courbable, fourni en rouleau, de polyéthylène à double paroi (intérieure lisse et extérieure annelée), de couleur orange, Aiscan-DRL "AISCAN", de 160 mm de diamètre nominal, pour canalisation enterrée, résistance à la compression 250 N, avec degré de protection IP 549 selon NF EN 60529, avec câble guide incorporé. Selon NF EN 61386-1, NF EN 61386-22 et NF EN 50086-2-4.

2,000

m

6,95

13,90

mt35cun350a

Câble unipolaire RV, non propagateur de la flamme, avec conducteur d'aluminium classe 2 de 50 mm² de section, avec isolation de polyéthylène réticulé (R) et couverture en PVC (V), sa tension assignée étant de 0,6/1 kV. Selon CEI 60502-1.

4,000

m

3,14

12,56

mt08var150d

Grillage avertisseur de couleur rouge, de 20 cm de largeur, pour canalisation enterrée en réseau électrique, selon NF EN 12613.

2,000

U

0,12

0,24

mt35www010

Produits complémentaires pour installations électriques.

0,200

U

1,47

0,29

mq04dua020b

Dumper à décharge frontale de 2 t de charge utile.

0,007

h

9,38

0,07

mq02rop020

Pilonneuse vibrante à guidage manuel, de 80 kg, avec plaque de 30x30 cm.

0,053

h

3,54

0,19

mq02cia020j

Camion citerne de 8 m³ de capacité.

0,001

h

40,59

0,04

mo019

Compagnon professionnel III/CP2 VRD espaces privés.

0,058

h

24,30

1,41

mo111

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,058

h

20,30

1,18

mo002

Compagnon professionnel III/CP2 électricien.

0,182

h

25,11

4,57

mo100

Ouvrier professionnel II/OP électricien.

0,128

h

21,53

2,76

Moyens auxiliaires

2,000

%

38,00

0,76

Coûts indirects

3,000

%

38,76

1,16

Coût d'entretien décennal: 2,00€ les 10 premières années.

Montant total HT:

39,92

UNITÉ D'OUVRAGE XES040: LIGNE SOUTERRAINE DE DISTRIBUTION BASSE TENSION EN CANALISATION TUBÉE.

CLAUSES TECHNIQUES

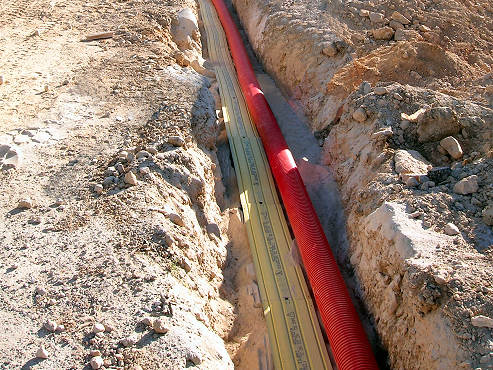

Fourniture et installation d'une ligne souterraine de distribution basse tension en canalisation tubée sous trottoir constituée de 4 câbles unipolaires RV avec conducteur en aluminium, de 50 mm² de section, sa tension assignée étant de 0,6/1 kV et deux tubes protecteurs en polyéthylène à double paroi, Aiscan-DRL "AISCAN", de 160 mm de diamètre, résistance à la compression supérieure à 250 N, fourni en rouleau, placé sur lit de sable de 5 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel, remblai latéral compacté et remblai postérieur avec le même sable jusqu'à 10 cm au-dessus de la génératrice supérieure de la tuyauterie, ne comprend ni l'excavation ni le remblai postérieur principal des tranchées. Comprend le câble guide et la mise en place du grillage avertisseur. Totalement montée, connectée et testée.

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation et tracé de la tranchée. Réalisation d'un lit de sable pour assise des tubes. Mise en place des tubes dans la tranchée. Réalisation d'un remplissage d'entourage en sable. Tendido de cables. Mise en place du grillage avertisseur. Connexion.

CONSERVATION ET MAINTENANCE.

Il sera protégé de l'humidité et du contact avec les matériaux agressifs.

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.
